Lötstoppmaske, abziehbare und Sonder-Lacke
Isolierung und Schutz der Leiterplattenoberfläche: die Lötstoppmaske
Lötstoppmaske ist ein lackartiges polymeres Material.
Sie wird vor der Endbearbeitung der Oberflächen durch Vorhanggießen - curtain deposition - im Siebdruck- oder Sprühverfahren auf den Außenseiten der Leiterplatte als Schutz und Isolierung der Kupferbahnen untereinander und zur Außenumgebung aufgetragen.
Die Wärmeeinwirkung auf die Lötstoppmaske bildet eine regelrechte Schutzmaske, von daher auch die Bezeichnung Soldermask.
Grüne Lötstoppmaske wird am häufigsten verwendet, da sie aufgrund des Kontrasts eine wirksamere Feststellung von Fehlern bei der optischen Kontrolle bietet.
Im Allgemeinen erfüllt die Farbe der Lötstoppmaske bis auf einige Ausnahmen keine besondere Funktion.

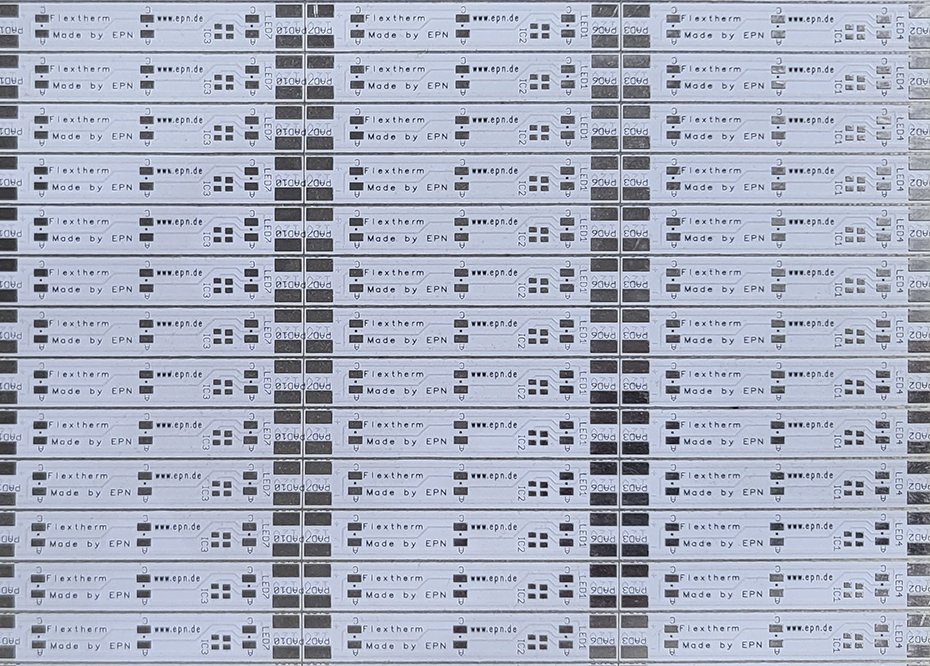

Weiße Lötstoppmaske wird überwiegend in der Beleuchtungstechnik/Led für den Wohnbereich zur Steigerung der Lichtreflexion statt im Sektor Automotive und Luftfahrt verwendet.
Schwarze Lötstoppmaske absorbiert das Licht und wird daher besonders in Fotoapparaten, Balkencode-Lesegeräten und anderen Bildverarbeitungsgeräten verwendet, in denen Lichteinflüsse nicht erwünscht sind.
Blaue Lötstoppmaske wird gewöhnlich für LCD-Bildschirme verwendet.
Bestimmte Bereiche der Leiterplatte können nach der Auftrag der End-Oberfläche mit der zum Schutz der Bohrungen oder Pads verwendeten „abziehbaren" Lötstoppmaske überzogen werden.

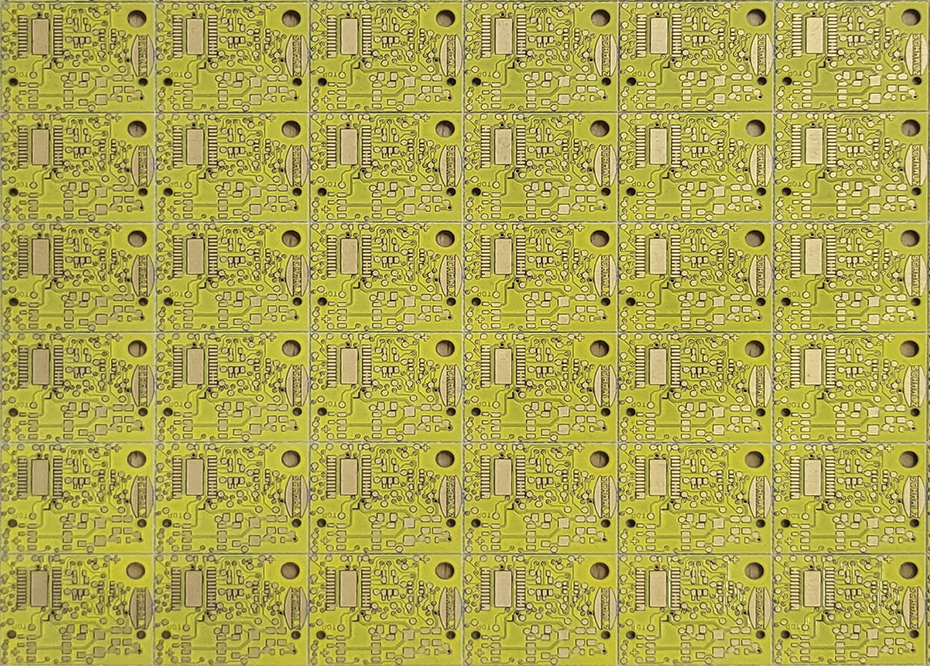

Bei EPN verwenden wir Lötstoppmasken in allen am Markt verfügbaren Farben und in glänzender sowie matter Version: grün, blau, weiß, schwarz, gelb und rot.
